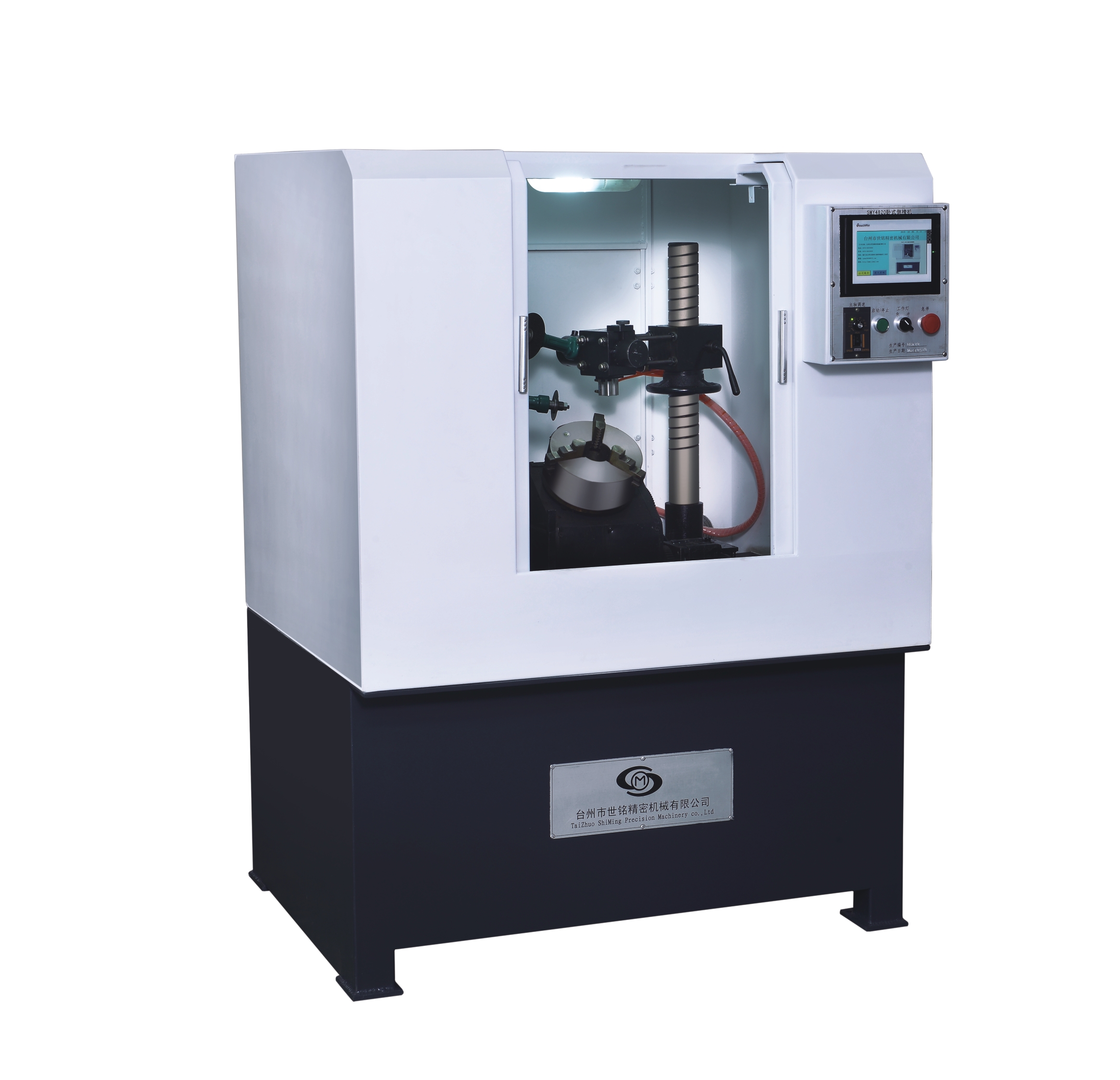

产品名称:SMY-4820双头倒棱机

SMY-4820双头倒棱机适用于各种齿轮的齿端磨棱倒角加工,可广泛应用于汽车、摩托车、拖拉机、工程、烟草机械及机器制造等行业的批量生产。齿轮倒棱机适用于中等模数尺寸的齿轮、齿圈、链轮、涡轮、谐波齿轮等齿形件(包括弧齿锥齿),可进行齿轮齿端锐角的单边倒角加工。
SMY-4820双头倒棱机技术参数:

技术参数:(非标尺寸可与本司联系定制)
工件直径 φ35-φ600mm 磨头规格 S60A
模数(m) 0.5-8 动力类型 气动
最大螺旋角 35度 磨削空载转速 ≤1600rpm
工作台电机 25W-1:200无级 单位功率耗气量 36L/s kW
工作台科调整角度 ±20度 气管内径 φ10
生产节拍 6-60秒/件 机床重量 450Kg
输入电源 220V,50HZ 外形尺寸(长x宽x高) 1000x1000x1600mm

  SMY-4820双头倒棱机适用于各种齿轮的齿端磨棱倒角加工,可广泛应用于汽车、摩托车、拖拉机、工程、烟草机械及机器制造等行业的批量生产。齿轮倒棱机适用于中等模数尺寸的齿轮、齿圈、链轮、涡轮、谐波齿轮等齿形件(包括弧齿锥齿),可进行齿轮齿端锐角的单边倒角加工。
  双头倒棱机采用高速旋转的刀具对木材进行倒棱处理。其中,双头设计可以实现对两个面的同时加工,提高生产效率;而高速旋转的刀具能够快速、平滑地削除边缘,确保加工质量。

  SMY-4820双头倒棱机性能特点:
  1、操作系统采用PLC控制,彩色触摸屏界面,编程方便,易于操作。
  2、机床适用于中等模数尺寸的齿轮、齿圈、链轮涡轮、伞形齿轮、谐波齿轮等齿形件,可进行齿轮齿端锐角的单边或双面倒角加工。
  3、双刀架立柱自动进退浮动复位。
  4、全封闭立体外观和有效的防护设计,美观大方。

  双头倒棱机在木工加工领域的应用
  (1)家具制造:可用于家具的边缘处理和倒角处理,提升家具的美观度和舒适感。
  (2)建筑装饰:可用于门窗、木地板等装饰建材的生产加工,提高产品质量。
  (3)手工艺品:可用于手工艺品的制作,提高产品的精细度和附加值。

  双头倒棱机可以对圆柱(斜)齿轮、内齿轮、内外直(斜)齿齿圈、锥齿轮、螺旋伞齿轮、轴齿轮、涡轮、链轮等各种端面齿形的热前、热后去毛刺倒角加工,适用于汽车、摩托车、拖拉机等行业齿轮的批量生产,可有效提高齿轮传动质量、降低传动噪音。主要用于:船厂、海洋石油平台、海上作业平台等结构监造的钢板倒棱,加工出的R3、R2圆弧可以避免棱边尖角导致的油漆脱落风险。
  倒棱机说明:对于中、大规格直径的热轧圆棒材或退火圆棒材(俗称“黑皮料”)的倒角,宜采用砂轮倒角的方式。它具有连续生产作业率高,生产中途更换砂轮的周期长;操作调整方便,适应棒材规格变化能力强;设备故障率低等优点。
